结晶器


用于结晶操作的设备称为结晶器。结晶器的类型很多，按溶液获得过饱和状态的方法可分蒸发结晶器和冷却结晶器；按流动方式可分母液循环结晶器和晶浆（即母液和晶体的混合物）循环结晶器；按操作方式可分连续结晶器和间歇结晶器。


常用的结晶器有：
　　结晶槽 　一种槽形容器，器壁设有夹套或器内装有蛇管，用以加热或冷却槽内溶液。结晶槽可用作蒸发结晶器或冷却结晶器。为提高晶体生产强度，可在槽内增设搅拌器。结晶槽可用于连续操作或间歇操作。间歇操作得到的晶体较大，但晶体易连成晶簇，夹带母液，影响产品纯度。这种结晶器结构简单，生产强度较低，适用于小批量产品（如化学试剂和生化试剂等）的生产。

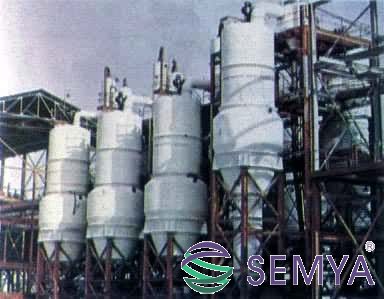

　　强制循环蒸发结晶器 　一种晶浆循环式连续结晶器（图1）。操作时,料液自循环管下部加入，与离开结晶室底部的晶浆混合后，由泵送往加热室。晶浆在加热室内升温（通常为2～6℃），但不发生蒸发。热晶浆进入结晶室后沸腾，使溶液达到过饱和状态，于是部分溶质沉积在悬浮晶粒表面上，使晶体长大。作为产品的晶浆从循环管上部排出。强制循环蒸发结晶器生产能力大，但产品的粒度分布较宽。

       DTB型蒸发结晶器 　即导流筒-挡板蒸发结晶器，也是一种晶浆循环式结晶器（见彩图）。器下部接有淘析柱，器内设有导流筒和筒形挡板，操作时热饱和料液连续加到循环管下部，与循环管内夹带有小晶体的母液混合后泵送至加热器。加热后的溶液在导流筒底部附近流入结晶器，并由缓慢转动的螺旋桨沿导流筒送至液面。溶液在液面蒸发冷却，达过饱和状态，其中部分溶质在悬浮的颗粒表面沉积，使晶体长大。在环形挡板外围还有一个沉降区。在沉降区内大颗粒沉降，而小颗粒则随母液入循环管并受热溶解。晶体于结晶器底部入淘析柱。为使结晶产品的粒度尽量均匀，将沉降区来的部分母液加到淘析柱底部，利用水力分级的作用，使小颗粒随液流返回结晶器，而结晶产品从淘析柱下部卸出（图2）。

　 奥斯陆型蒸发结晶器 　又称为克里斯塔尔结晶器， 一种母液循环式连续结晶器(图3)。操作的料液加到循环管中，与管内循环母液混合，由泵送至加热室。加热后的溶液在蒸发室中蒸发并达到过饱和，经中心管进入蒸发室下方的晶体流化床(见流态化)。在晶体流化床内，溶液中过饱和的溶质沉积在悬浮颗粒表面,使晶体长大。晶体流化床对颗粒进行水力分级,大颗粒在下，而小颗粒在上，从流化床底部卸出粒度较为均匀的结晶产品。流化床中的细小颗粒随母液流入循环管，重新加热时溶去其中的微小晶体。若以冷却室代替奥斯陆蒸发结晶器的加热室并除去蒸发室等，则构成奥斯陆冷却结晶器。这种设备的主要缺点是溶质易沉积在传热表面上，操作较麻烦，因而应用不广泛。
